销售_维修NF 回路设计频率特性分析仪FRA5087/FRA5097

  • 价格:面议
  • 起订量:0
游雯
联系方式:13602366258
『广东东莞市力高大同自动化设备有限公司』进入公司网站

(来电时请说是从厂家888看到我的)

产品详情
  • 品牌/型号:NF(回路设计)/FRA5087/FRA5097
  • 是否提供加工定制:
  • 测量精度:振幅精确度±0.05dB、相位精确度±0.3º
  • 用途:电子电路·元件·材料、 电化学、 机械、 振动
  • 测量范围:0.1mHz∼10MHz/0.1mHz∼15MHz

产器信息

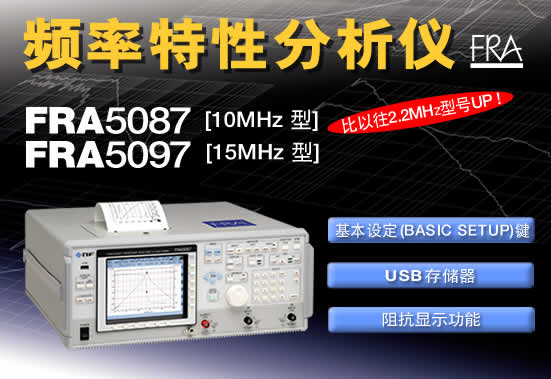

频率特性分析仪

 测量频率

 频率范围覆盖超低频到高频。
可进行一次扫描最多达20000点的高密度测量。
还具有对数等间隔、 仅在测量值急剧变化区间自动精细采样等功能。 分辨率0.1mHz。

FRA5087:0.1mH∼10MHz比以往2.2Mz型号UP
FRA5097:0.1mH∼15MHz

特点


 振幅精度±0.05dB、相位精度±0.3º

采用数字傅里叶计算方式和自校正功能, 实现高精度测量。


 动态范围140dB

在每一个测量频率点采用测量量程最优化的自动量程选择功能、 并使用高分辨率的模拟数字(A/D)变换器, 从而确保宽阔的动态范围。 即使对于测量中的急剧变化, 也能可靠地进行测量。


 绝缘

振荡器输出(OUTPUT)和2通道的分析输入(INPUT), 与机箱以及各输入输出之间以250Vrms相互绝缘。 可防止由于信号连接错误而导致机器设备损坏。


 自动量程选择

能追随输入信号电平而自动切换输入量程,因此不需要设定FRA的电压灵敏度。


 丰富多样的曲线图形输出s

以显示伯德图、 尼奎斯特图、 尼科尔斯图、 科尔-科尔图。 在测量后, 也可进行曲线图之间的相互变换。


 阻抗显示功能(FRA5087为选购功能)

 能正确测量和显示阻抗值, 并能进行开路和短路校正、 最大最小值显示、 画面图像保存。

FRA5087:选购功能 (PA-001-1231)
FRA5097:标准配备


 配备了其他便利且优越的功能

还配备了能更可靠地进行测量的其他各种便利且优越的功能, 例如自动设定最佳积分次数从而降低测量结果数据零乱、 抑制外界干扰影响的自动积分功能等。

频率轴高密度扫描

振幅压缩功能

延迟功能

均衡功能

自动积分功能

运算功能


 单键按动即可显示基本设定画面 ---配备了能使设定更加简单、 更加便捷的专用按键---

 基本设定(BASIC SETUP)
只需单键按动, 即可显示出基本设定画面, 可在一个画面上设定测量频率(扫描)的上限/下限、 振幅、 积分次数。 由此可以消除以往型号在设定每个项目时需要切换设定画面的繁琐。


 电池备份

电源切断前的设定内容和存储器内保存的测量数据, 即使在电源切断后也仍能妥为保存。


 配备GPIB和USB接口

可用外部的电脑来设定测量条件、 读取测量数据


 用USB存储器保存/读取更加便捷

 USB
可利用USB存储器保存或读取测量数据。此外还配备以下功能。

 屏幕拷贝(SCREEN COPY)
只需按动一个按键, 就可将显示屏幕画面输出到USB存储器或内置打印机。

 条件(CONDITION)
只需按动一个按键, 就可将设定条件(1组)保存(SAVE)到USB存储器或从其中读取(LOAD)。


 文件读取软件

可将在USB存储器中保存的数据读取到电脑中, 进行曲线显示、 或用CSV形式保存等。(该软件可从本公司网站下载)


 内置打印机

 配备内置打印机, 可将显示画面在热敏纸上打印输出, 便于及时保存测量数据和制作测试报告。


 彩色TFT液晶显示屏

采用大型(6.5英寸)彩色液晶显示屏, 使频率响应特性曲线和测量条件设定菜单等易于分析识别。


频率特性分析仪(Frequency Response Analyzer)充分利用数字傅里叶积分方式优越的噪声抑制特性, 是一种高精度测量被测对象频率响应特性的测量装置。 本系列仪器配备自动量程选择功能和浮置的输入输出电路, 能始终保持最佳输入量程, 不需要特别考虑输入信号电平和被测对象的接地电位, 能够在短时间内高精度测量动态变化着的频率响应特性, 并且操作极其简单。 使用本机, 您必可亲身体验其优越的精度、 功能、 以及操作性。







应用





活跃于各种应用领域并获得高度信赖的FRA。
以高精度测量来满足不断增长的客户需求。

 频率特性分析仪以优越的精度和功能提供高品质的测量, 在伺服系统的稳定性测量中获得广泛应用, 因此也被称为“FRA伺服分析仪”, 多年以来自始至终有力地支持着尖端技术的测量需求。 其应用范围广泛, 涉及电子电路·元件·材料、 电化学、 机械、 振动等各种各样的领域, 得到众多用户的高度评价和信任。


 开关电源的环路特性测量
  串联稳压电源的脉动抑制比测量
 磁盘·光盘的伺服特性测  压电元件的谐振特性测量
 电子元件的阻抗测量  燃料电池的交流阻抗测量
 双电荷层电容器的内部电阻测量
