专营三坐标测量机56471068106全系列爱德华

  • 价格:1000.00元(大量采购价格面议)
  • 起订量:1
季灵
联系方式:18930636603
『上海灵辉机电设备有限公司(昆山分公司)』进入公司网站

(来电时请说是从厂家888看到我的)

产品详情
  • 品牌/型号:爱德华 海克斯康 蔡司/564-7106-8106全系列
  • 类型:全自动三坐标测量机
  • 定位精度:0.0022(mm)mm
  • 型号:564-7106-8106全系列
  • 适用范围:通用
  • 品牌:爱德华 海克斯康 蔡司
  • 加工定制:
  • 外形尺寸:0-5000(mm)㎜

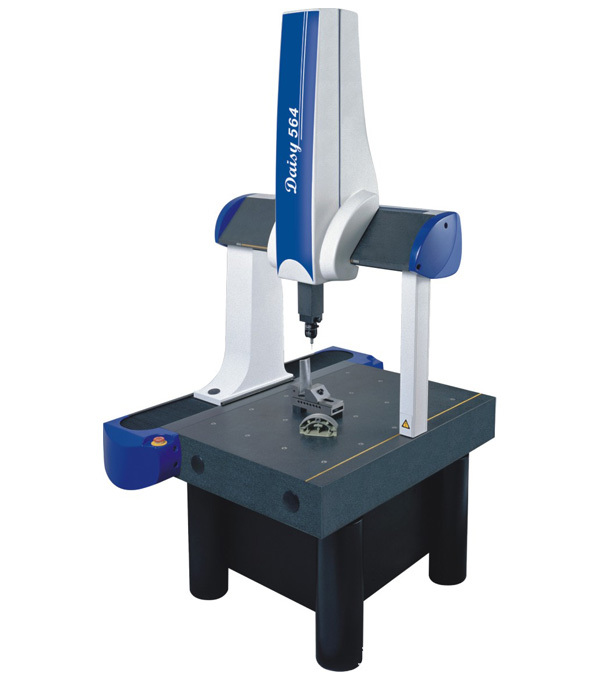

Daisy系列三坐标测量机

主要特征
全封闭框架结构不仅外形美观紧凑
先进的横梁采用独特45°专利斜梁技术,同时保证整体结构有足够的机械刚性。操作简便,使用者能够用几小时完成复杂测量工作
自动更换技术,极大提高操作效率
外挂光学技术,增加光学测量功能,使得对设备的投资得到最佳的回报
国际一流品牌专业控制系统,保证运动稳定性
21项误差空间修正技术
源于德国技术的AC-DIMS专业测量软件,易学使用

适用性

经济、实用的Daisy系列,不仅具备触发和扫描技术,同时将高精度、高效率、高稳定性于一体,可实现一系列测量要求,特别适用于车间和计量单位检测需要。

Daisy系列三坐标测量机




应用范围

应用领域:航空航天、汽摩、高铁、水电、风电、核电、电子、模具、机械加工、教育。

三坐标测量机|MC003-MQ系列

高精度三坐标测量机|MC003-MGH系列

三坐标测量机|MC003-Daisy系列

大型三坐标测量机MC003-Atlas-B系列

大型三坐标测量机|MC003-Atlas系列

三坐标测量机|MC003-ML系列

复合式坐标测量机|MC003-UG系列

便携式测量机 |NC003-Helios系列

便携式测量机 |NC003-Helios-N系列

手动三坐标测量机|MC003-MQ564S

手动三坐标测量机|MC003-Daisy 564s

三坐标测量机|MC003-MQ564

三坐标测量机|MC003-MQ686

三坐标测量机|MC003-MQ8106

三坐标测量机|MC003-MQ10128

三坐标测量机|MC003-MQ10158

三坐标测量机|MC003-MQ121510

三坐标测量机|MC003-MQ564HA

三坐标测量机|MC003-MQ686HA

三坐标测量机|MC003-MQ8106HA

三坐标测量机|MC003-MQ10128HA

三坐标测量机|MC003-MQ10158HA



三坐标测量机|MC003-MQ系列

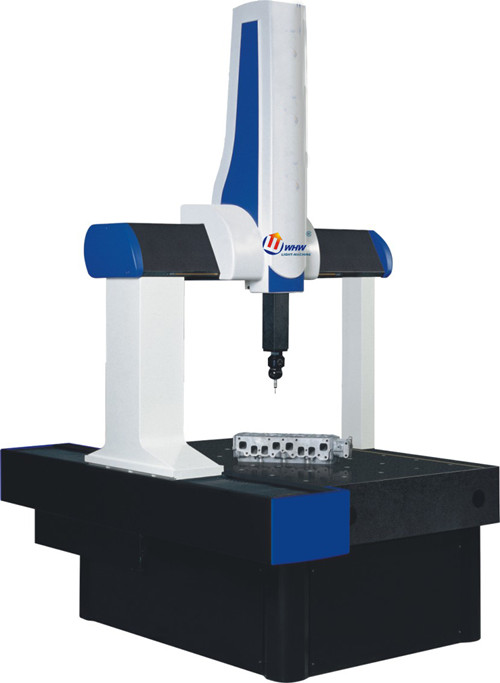

一、MC003-MQ系列三坐标测量机产品简介:
   MQ系列横梁采用精密斜梁设计技术(已获专利),重量轻、重心低、刚性强,动态误差小,确保了机器的稳定。软件采用具有独立知识产权的、功能强大的AC- DMIS测量软件包,其完善的测量功能和联机功能,为用户提供了完美的测量解决方案。配以AC—DMIS测量软件包,使其成为同类机型中性价相比当高的产 品,其将满足您的需求,为您提供一个完善的测量解决方案。
二、MC003-MQ系列三坐标测量机技术描述
1.主机部分
1.1MQ系列测量机设计采用刚性好、质量轻的全封闭式框架移动桥式结构。其结构简单、紧凑、承载能力大、测量速度性好,具有高精度、高性能和高稳定性的优点。
1.2固定的花岗岩工作台,使其具有承载能力强、装卸空间宽阔、便捷。
1.3结构简单、紧凑,运动更加快速、轻便。
1.4 三轴导轨均采用优质花岗岩,使三轴具有相同的温度特性,因而具有良好的温度稳定性、抗 实效变形能力,刚性好、动态几何误差变形最小。
1.5采用世界著名的英国RENISHAW金属光栅尺,保证与大多数工件保持相同的热膨胀系数,0.5?m分辨率保证了良好的重复精度。
1.6横梁采用独特的45°斜梁技术,确保了机器的稳定。
1.7 三轴导轨均采用自洁式预载荷高精度空气轴承,运动更平稳。
1.8 驱动系统采用进口高性能直流伺服电机、进口摩擦杆传动装置,确保传动更快捷、更精准、运动性能更佳。
1.9  Z轴采用气缸平衡装置,极大的提高了Z轴的定位精度及稳定性。
1.10控制系统采用高集成度MEI专用数控系统,从而大大的提高系统的性能、可靠性和抗干扰能力。
1.11软件采用具有独立知识产权的、功能强大的AC-DIMS测量软件包,其完善的测量功能和联机功能,为用户提供了完美的测量解决方案。
1.12采用精密斜梁设计技术(已获专利),重量轻、重心低、刚性强,动态误差小,确保了机器的稳定。软件采用具有独立知识产权的、功能强大的AC- DMIS测量软件包,其完善的测量功能和联机功能,为用户提供了完美的测量解决方案
三、MC003-MQ系列三坐标测量机测量软件包产品特点:
源于德国世界领先的设计理念及技术,具有全套自主知识产权、功能强大的计量检测软件。具有国际先进水平的测量软件包AC-DMIS将现代坐标测量技术、现代CAD工业设计技术和现代工业加工技术的几何量尺寸、公差评定测试要求进行了最佳结  合,不管是简单的箱体类工件还是复杂的轮廓曲面类工件,AC-DMIS软件都为其提供了完美的测量解决方案。
1、 全中文界面和中文在线帮助。
2、 支持多种测头系统:触发测头、光学CCD测头、激光测量系统。
3、 具有多轴运动状态优化控制与机械几何误差修正功能;
4、 软件系统环境优化设置功能。
5、 完善的直观化图形界面为不同的软件应用水平的操作者提供了便捷的执行功能。
6、 具有自学习模式功能和脱机编程功能。
7、 测针校正及测头库数据管理:可视化的动态测头库即测头座、测头、测针可视化、配置及测针自动校正系统
8、 坐标系找正管理功能:多种工件坐标系找正方法如PLP(3-2-1)找正、迭代法找正、最佳拟合法找正及坐标系的建立、转换、存取功能。
9、 几何元素的评价:
    基本几何元素测量及评定:  点、直线、平面、圆、椭圆、圆柱、圆锥、球
    基本几何元素关系计算:    相交、距离、对称、垂直、夹角
    形 状 误 差 的 评 定:    直线度、平面度、圆度、圆柱度
    位 置 误 差 的 评 定:    平行度、垂直度、倾斜度、同轴度(同心度)、对称度、位置度、 端面跳动、全跳动
10、 模型坐标系与机器坐标系的统一。
11、 动态图形化的探测路径模拟及同步的、仿真化的测量模拟运行。
12、 具有零件模型自动识取几何元素特征功能及自动生成检测程序。
13、 具有测头探测方向的自动选择功能即依工件斜面角度自动选择测头最佳探测方向。
14、 多种可视化测量结果的保存、报告输出、虚拟打印及特征测量检测报告输出。
15、 具有三维CAD数据双向导入、导出转换功能,支持IGES、STEP、DXF等等格式文件,可实现UG、PRO/E、MASTERCOM、CATIA等CAD系统数据的双向导入、导出。
16、 具有逆向工程测量功能。
17、 具有曲线、曲面测量功能。
18、 支持所有通用标准。
19、 符合ISO标准的公差评判要求的功能。
20、 测量软件通过国际权威的德国物理研究院PTB认证。
21、 测量软件采用智能化的模块设计方法,可方便地加挂专用测量软件及可满足用户CAD系统接口的二次开发需求。
22、应用范围、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、元件、手表、小五金冲压业、矿石业、及其它精 密小五金行业。
四、MC003-MQ系列三坐标测量机技术参数:


型    号


测量范围(mm)

MQ

MQ-HA

示值误差
(μm)

探测误差
(μm)

示值误差
(μm)

探测误差
(μm)

最大载荷
(kg)

564

500×600×400

2.6+L/250

2.6

1.9+L/300

1.9

500

686

600×800×600

2.7+L/250

2.7

2.0+L/300

2.0

800

8106

800×1000×600

2.8+L/250

2.8

2.2+L/300

2.2

1000

10128

1000×1200×800

3.2+L/250

3.2

2.6+L/300

2.6

1500

10158

1000×1500×800

3.2+L/250

3.2

2.6+L/300

2.6

1800

10208

1000×2000×800

3.2+L/250

3.2

2.6+L/300

2.6

2000

121510

1200×1500×1000

4.0+L/250

4.0

………

………

2200

12Y10

1200×Y×1000

4.0+L/250

4.0

………

………

2200

Daisy系列三坐标测量机

主要特征
全封闭框架结构不仅外形美观紧凑
先进的横梁采用独特45°专利斜梁技术,同时保证整体结构有足够的机械刚性。操作简便,使用者能够用几小时完成复杂测量工作
自动更换技术,极大提高操作效率
外挂光学技术,增加光学测量功能,使得对设备的投资得到最佳的回报
国际一流品牌专业控制系统,保证运动稳定性
21项误差空间修正技术
源于德国技术的AC-DIMS专业测量软件,易学使用

适用性

经济、实用的Daisy系列,不仅具备触发和扫描技术,同时将高精度、高效率、高稳定性于一体,可实现一系列测量要求,特别适用于车间和计量单位检测需要。

Daisy系列三坐标测量机




应用范围

应用领域:航空航天、汽摩、高铁、水电、风电、核电、电子、模具、机械加工、教育。

ML系列三坐标测量机

主要特征
ML系列采用刚性好、质量轻的单边高架移动桥式结构
Y轴导轨自由扩展而不产生扭曲,以便达到高精度、高稳定性
具有运动轴的误差修正技术
采用防碰撞保护,提高测量工作的安全性
结构和线性温度补偿
国际一流品牌专业控制系统,CNC数控系统运行时的变速控制技术,提高测量时的方便度,保证运动稳定性
源于德国技术的AC-DIMS专业测量软件,易学使用


适用性

适用性: ML是一款满足大型高精度测量工件需要的桥式结构大型三坐标测量机, 既保证精密性,同时将经济性、灵活性整合于一身,测量过程中可方便的装卸大型工件,使操作效率极大提高。

ML系列三坐标测量机




应用范围

航空航天、汽摩、高铁、水电、风电、核电、电子、模具、机械加工、教育。

三坐标测量机测量方法,三坐标测量机测量原理

三次元测量机孔的测量

孔的测量:
高速扫描意味着在几秒钟之内可以获取大量的数据点,这使得孔特征的完整描述,如尺寸、位置和形状等成为可能,并可确保高的精度和重复性。另外,还可以模拟塞规和环规的尺寸,为与该孔适配的大直径的工件提供可靠的计算。
▼圆柱的测量:
通过在每个测量截面采集大量数据点,可以更精确地确定圆柱的形状和轴,并可以评价关键尺寸形状特征,如最大和最小特征尺寸等,以支持工件的拟合分析。
▼平面的测量:
扫描可以为评价形状误差和排列工件提供更多数据点,而所用的时间比传统的点对点方法少很多。结果是组装的精度提高,这一点可在总体测量精度的提高上体现出来。
sp系列测头卓越的承载能力,还可以解决您的深空测量难题,长达500mm的探针加长杆,几乎是可以涵盖所有的深孔测量要求,而且可以达到很高的精度。

三坐标测量机测量方法,三坐标测量机测量原理

三次元测量机孔的测量

孔的测量:
高速扫描意味着在几秒钟之内可以获取大量的数据点,这使得孔特征的完整描述,如尺寸、位置和形状等成为可能,并可确保高的精度和重复性。另外,还可以模拟塞规和环规的尺寸,为与该孔适配的大直径的工件提供可靠的计算。
▼圆柱的测量:
通过在每个测量截面采集大量数据点,可以更精确地确定圆柱的形状和轴,并可以评价关键尺寸形状特征,如最大和最小特征尺寸等,以支持工件的拟合分析。
▼平面的测量:
扫描可以为评价形状误差和排列工件提供更多数据点,而所用的时间比传统的点对点方法少很多。结果是组装的精度提高,这一点可在总体测量精度的提高上体现出来。
sp系列测头卓越的承载能力,还可以解决您的深空测量难题,长达500mm的探针加长杆,几乎是可以涵盖所有的深孔测量要求,而且可以达到很高的精度。

三坐标测量机测量方法,三坐标测量机测量原理

三次元测量机孔的测量

孔的测量:
高速扫描意味着在几秒钟之内可以获取大量的数据点,这使得孔特征的完整描述,如尺寸、位置和形状等成为可能,并可确保高的精度和重复性。另外,还可以模拟塞规和环规的尺寸,为与该孔适配的大直径的工件提供可靠的计算。
▼圆柱的测量:
通过在每个测量截面采集大量数据点,可以更精确地确定圆柱的形状和轴,并可以评价关键尺寸形状特征,如最大和最小特征尺寸等,以支持工件的拟合分析。
▼平面的测量:
扫描可以为评价形状误差和排列工件提供更多数据点,而所用的时间比传统的点对点方法少很多。结果是组装的精度提高,这一点可在总体测量精度的提高上体现出来。
sp系列测头卓越的承载能力,还可以解决您的深空测量难题,长达500mm的探针加长杆,几乎是可以涵盖所有的深孔测量要求,而且可以达到很高的精度。
